Arnès del connector molex 503764

Descripció

Aquest cable TOP - cable MOLEX 503764 HARNESS es produeix amb un connector de la sèrie MOLEX 503764, amb els cables sol·licitats personalitzats. Aquest connector és petit, Pith és de només 1,0 mm, que sol·liciten un cable molt fi, també sol·liciten una capacitat de fabricació d’alta precisió.

Funció de cable

Categoria de productes: arnès de filferro

Nombre de posicions per a una fila única: 2, 3, 4, 5, 6

Pitch: 1,0 mm

Gènere del connector: mascle

Gènere terminal: femella

Estil de terminació: Crimping

Temperatura mínima de funcionament: - 40 C

Temperatura màxima de funcionament: + 105 C

Material de contacte: aliatge de coure amb xapa d'or

Valoració actual: 3.5A

Classificació de inflamabilitat: UL 94 V-0

Material aïllant: PA

Material de segellat: epoxi

Nivell de prova d'aigua: n/a

Especificacions de filferro: Wire estàndard UL, PVC, PTFE Aïllament

Característiques del connector Molex 503764:

Mecànic

Habitatge (bloqueig positiu) Força (min.):

Pitch de 1,00 mm (min.): 5n

Pitch 1,50 mm (min.): 10n

Pitch de 2,00 mm (min.): 19.8n

Força de retenció del terminal de Crimp (Min.):

1,00 mm: 4n

1,50 mm: 6.7n

2,00 mm: 9.8N

Durabilitat (min.): 30 cicles

Elèctric

Tensió (màxim): 150V (1,00 i 1,50 mm)

Tensió (màxim): 250V (2,00 mm)

Corrent (màxim): 3.5a per circuit

Resistència de contacte (Max.): 20 mil·liohms

Tensió dielèctrica:

500V AC (RMS) durant 1 minut (1,00 i 1,50 mm)

800V AC (RMS) durant 1 minut (2,00 mm)

Resistència a l’aïllament (Min.): 1000 Megohms

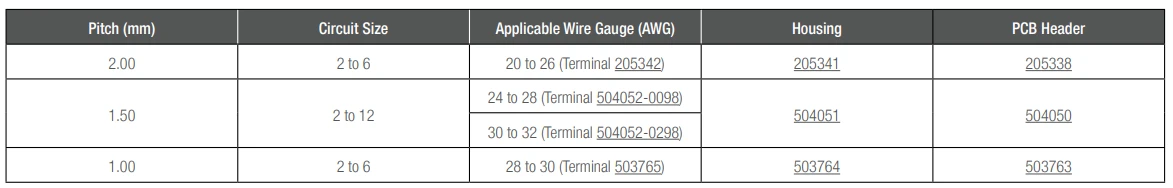

També Molex té diferents opcions de llançaments i ports, consulteu la taula següent.

Aplicació

1, Automoció:

Infotainment, electrònica interior, visualització, unitat de control, caixa negra

2, consumidor:

TV LED/LCD, ordinadors de quaderns, tauletes. Equip de jocs, il·luminació LED,

3, Industrial:

Mestres intel·ligents, automatització de fàbriques, fonts d’alimentació, dispositius de seguretat/vigilància, transformadors

4, telecomunicacions/xarxes

Mòdems sense fils, servidors, escalfadors/aficionats

Cap pregunta

1, P: Per què triar -nos? Quin és el vostre avantatge?

R: Som una fàbrica professional per cable a la Xina, amb gairebé deu anys d'experiències a la indústria de cables. Tenim un equip d’enginyer fort, podem proporcionar suport tècnic al client.

Productes de qualitat: matèries primeres d’alta qualitat

Preu competitiu: preu de la fàbrica

Servei OEM: Oferta i benvinguda servei OEM

Servei atent: resposta ràpida a 24 hores

Temps de lliurament ràpid: pla de producció estricte i data de lliurament.

2 P: Quins termes de pagament estan disponibles?

Acceptem el pagament per: T/T, Western Union, Money Gram, PayPal i Cash, qualsevol altra pregunta, no dubteu en contactar amb el nostre representant empresarial.

3, P: Em podeu dir la vostra garantia de productes?

R: Proporcionem una garantia de qualitat d’un any per al nostre producte enviat, proporcionarem substitució si hi ha algun problema de qualitat

4, P: Proporcioneu mostres? És gratuït o addicional?

R: Sí, podríem oferir la mostra de càrrega gratuïta, però no pagueu el cost de mercaderies.

Embalatge

1, Cartó d'exportació estàndard.

2, l'embalatge personalitzat també és benvingut.

Entrega

1, 5 dies hàbils per a la mostra.

2, 7 dies hàbils per a productes de producció massiva.

3, Express, Air, Marine i Client especificats per davant hi ha disponibles cap endavant.
